地坪漆膜起皺主要是因為涂料中含有過多的揮發性較快的溶劑、催干劑中鈷、猛、鉛或鋅的配比失調等原因造成的，針對這一現象究竟要怎么進行防治呢？下面就為大家詳細的分析介紹下！

地坪漆膜起皺的原因

1、涂料中含有過多的揮發性較快的溶劑，使涂膜未流平，黏度就劇增，以致表層過早地干硬而里層被隔絕空氣不能干透，產生皺紋。

2、催干劑中鈷、猛、鉛或鋅的配比失調，鈷、猛催干劑用量過高，使涂膜表干里不干，造成表層收縮起皺。

3、施工黏度過大，涂膜較厚。

4、施工后，涂膜保羅在高溫環境下，造成涂膜表面干燥過快。

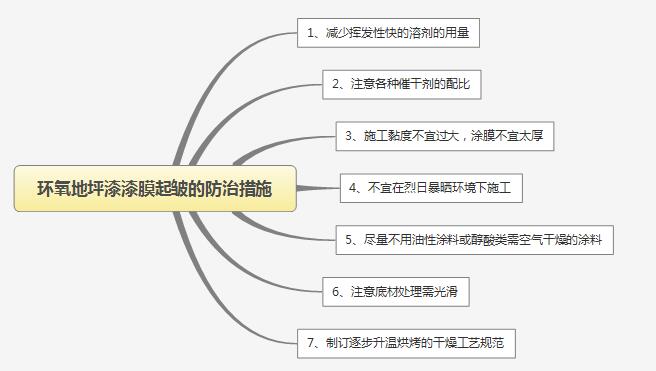

環氧地坪漆漆膜起皺的防治措施

1、減少揮發性快的溶劑的用量

應盡量減少揮發性快的溶劑的用量，調整涂料配方。

2、注意各種催干劑的配比

應多用鉛、鋅催干劑，少用鈷、猛催干劑。

3、施工黏度不宜過大，涂膜不宜太厚

4、不宜在烈日暴曬環境下施工

如需烘烤，烘烤溫度不宜過高，排風量不宜過大。

5、盡量不用油性涂料或醇酸類需空氣干燥的涂料

干性快慢不同的油漆不能摻合使用。涂裝后要有足夠的干燥時間。可在涂料中加入防起皺的流平劑或潤濕分散劑。

6、注意底材處理需光滑

對于起皺現象嚴重的涂膜，需鏟去重新涂裝，注意底材處理需光滑。對于輕微的起皺，需用累紗紙將皺紋磨平，去除去屑，再噴涂或涂裝一道涂料。

7、制訂逐步升溫烘烤的干燥工藝規范

對烘烤型涂料，要按照烘烤干燥技術條件制訂逐步升溫烘烤的干燥工藝規范，應在晾干室內先晾干15min后，再進入烘干室逐步升溫。

以上就是小編為大家整理的“地坪漆膜起皺的原因以及防止措施”的相關內容，如果還存在更多的疑問的記得聯系我們！
